回流焊在工作中會出現各種故障，其中回流焊芯片芯吸現象就是其中的一個問題，下面廣晟德來簡單分析回流焊芯吸問題會有哪些表現。

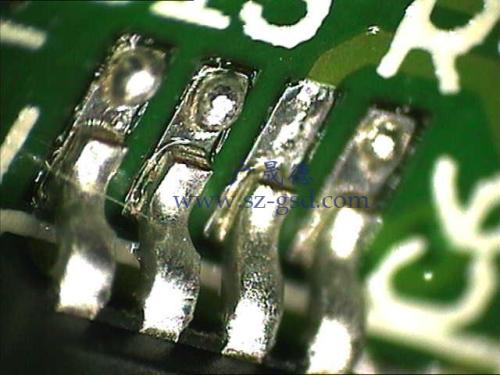

回流焊芯吸

回流焊芯片芯吸原因

1、回流焊的正溫比背溫高.

在回流焊過程中,回焊溫度要根據pcb的材質,size,元器件的規格及組件的密度來設定.當然還要看是否是雙面焊錫制程.如果pcb較簿,size較小,在做雙面焊錫制程時須貼裝128PIN或更大顆的QFP.在設定溫度時就要考慮到此問題.

因?yàn)樵谧鲭p面焊錫制程時,要考慮背面組件由于二次回焊會有高件甚至掉件現象.因此背溫設定要稍微比正溫略低.但如果設定不當,背溫低于正溫太多,那么所產生的結果就是pcb受熱較低,而組件受熱較高,由于焊錫熔融后的流移性,焊錫自然就不會附著在PAD上,而是向溫度高的QFP的引腳上爬升,出現的現象就是PAD少錫而QFP的引腳橋接連錫.

2、PAD氧化.

如果OSP材質的PCB在TOP面完成后未及時(24小時)投產BOT面,那么PAD就會出現氧化現象,會焊時PAD的吃錫能力會嚴重下降.焊錫當然就會爬升到組件的引腳上而造成PAD少錫組件引腳連錫.

以上回流焊芯片芯吸對策:

1、設定回流焊溫度時正溫與背溫的差異值控制在15,測量出的溫度上下差控制在5度.

2、用兩條生產線,TOP面完成后立即投產BOT面.如不能開兩條線,生產出的PCB要進行防潮管控.
