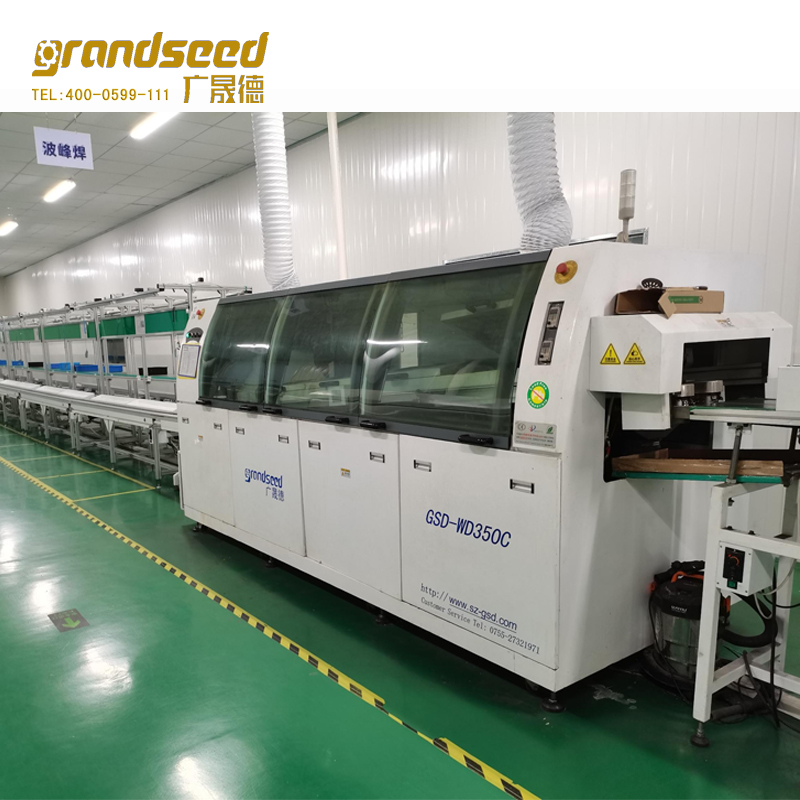

波峰焊是將熔化的焊料，經電動泵或電磁泵噴流成設計要求的焊料波，使預先裝有電子元器件的印制板通過焊料波，實現元器件焊端或引腳與印制板焊盤間機械與電氣連接的軟釬焊。波峰焊用于印制板裝聯已有20多年的歷史，現在已成為種非常成熟的電子裝聯工藝技術，目前主要用于通孔插裝組件和采用混合組裝方式的表面組件的焊接。下面廣晟德來介紹一下波峰焊的典型工藝流程。

波峰焊工藝視頻講解

一、單機式波峰焊工藝流程

1、元器件引線成型一印制板貼阻焊膠帶(視需要) ———插裝元器件———印制板裝入焊機夾具———涂覆助焊劑———預熱———波峰焊———冷卻———取下印制板———撕掉阻焊膠帶—二—檢驗———辛L 焊———清洗———檢驗———放入專用運輸箱；

2、印制板貼阻焊膠帶———裝入模板———插裝元器件———吸塑———切腳———從模板上取下印制板———印制板裝焊機夾具———涂覆助焊劑———預熱———波峰焊———冷卻———取下印制板———撕掉吸塑薄膜和阻焊膠帶———檢驗———補焊———清洗——檢驗———放入專用運輸箱。

二、聯機式波峰焊工藝流程

將印制板裝在焊機的夾具上———人工插裝元器件———涂覆助焊劑———預熱———浸焊———冷去口———切腳———刷切腳屑———噴涂助焊劑———預熱———波峰焊———冷卻———清洗———印制板脫離焊機—一檢驗———補焊———清洗———檢驗———放入專用運輸箱。
