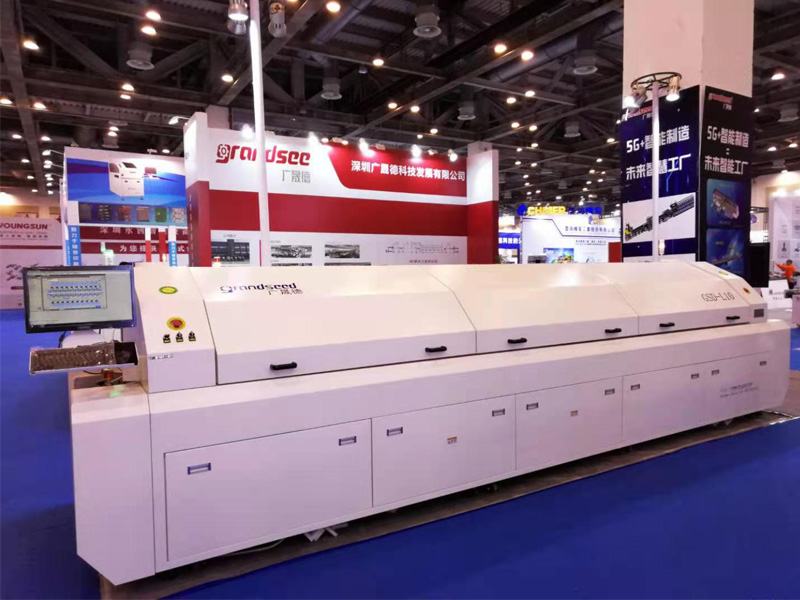

之所以叫"回流焊"是因為氣體在焊機內循環來回流動產生高溫達到焊接目的。所以回流焊爐溫的標準非常重要，必須要對回流焊爐溫標準進行測試，廣晟德回流焊這里分享一下回流焊爐溫測試的方法和注意事項。

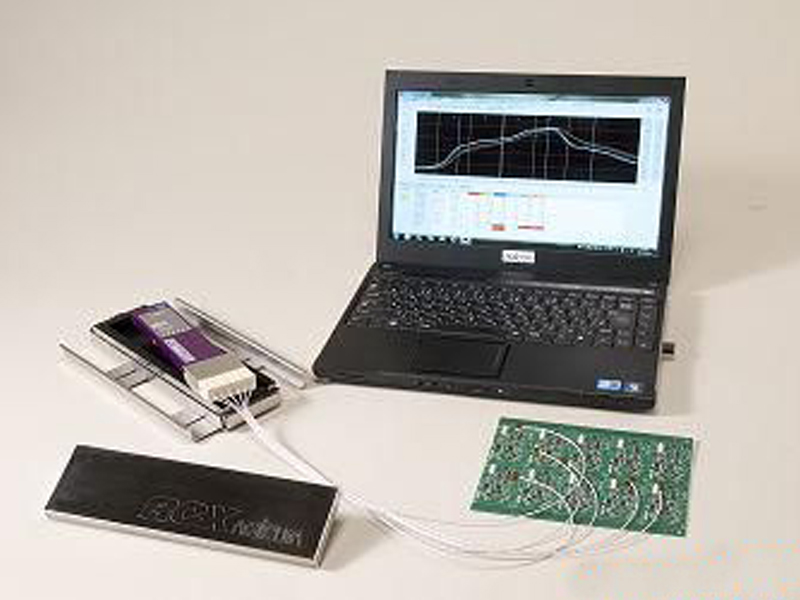

回流焊爐溫測試方法

1、正確地設置爐溫（每個工廠有自己的一套標準，

根據不同機型或產品有相應的要求），將測溫板與爐溫測試儀正確地進行連接，然后打開測溫儀的開關，然后將爐溫測試儀放在防高溫不銹鋼盒內（或是高溫保護套內）。

2、然后將爐溫測試儀連同測溫板放進回流焊爐內（過爐的方式有兩種，可以從軌道上過需用到合適的托架，也可以從網鏈上過直接平放在網鏈上就可以了），然后到爐后出板的位置等待取出爐溫測試儀就可以了。

3、取出爐溫測試儀之后，將爐溫測試儀與電腦正確連接，讀取爐溫數據，確認OK后打印爐溫曲線表，簽字確認即可，如不符合要求，則重新調適，再重新測試爐溫，直到讀出來的數據與要求相符方可通知產線正常過回流焊。

回流焊爐溫測試注意事項

1、在測試爐溫之前需打開爐溫測試儀開關對爐溫測試儀是否能正常測試進行確認，OK才可以。如果不正常需重復關閉開關打開開關的動作，另外檢查電池是否電量不足，需及時更換電池。

2、在正常貼片過爐的過程中，需不定時檢查回流焊的爐溫（從回流焊爐前的電腦上查看是否與測試出的爐溫都在要求范圍之內）。在測試爐溫時，將爐溫測試儀放進回流焊爐之前，需確認回流焊軌道內是否有PCBA，以免造成品質事故。

3、如客戶有要求需測量IC/QFP溫度時，要將熱電偶 線引接在IC的引腳上。

4、如客戶有要求需測量BGA溫度時，需在測試板正面的BGA焊盤處位置上的鉆一個孔,直至反 面，把熱電偶線從測試板反面插入焊接到BGA的焊點上，同時將整個BGA焊接在測試板上。

5、如需測量手焊元件溫度時，要將熱電偶線從正面穿過焊孔，伸出測試板的長度為1.5-2mm以便接觸到錫波。

6、在測試的過程中注意安全，防止高溫燙傷。
