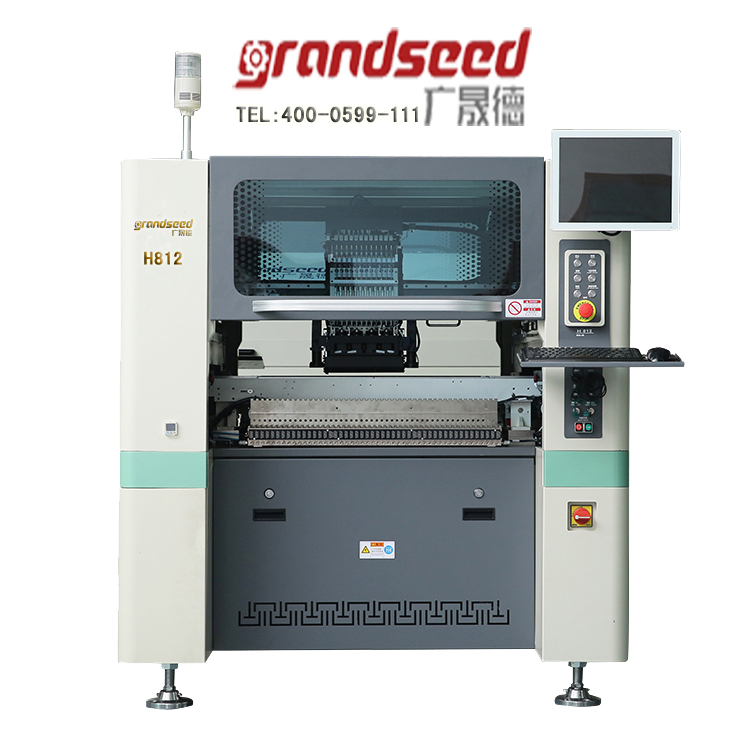

多功能自動貼片機GSD-H812主流配置采用進口知名品牌標準件，雙臂串行控制技術，千兆網六目飛行相機運動對中拍照技術大大提升貼裝效率；總線控制技術整機模塊化布線穩定美觀；220V伺服電機額定總功率2.5KW為業內雙臂貼片機中較低，整機提交小。

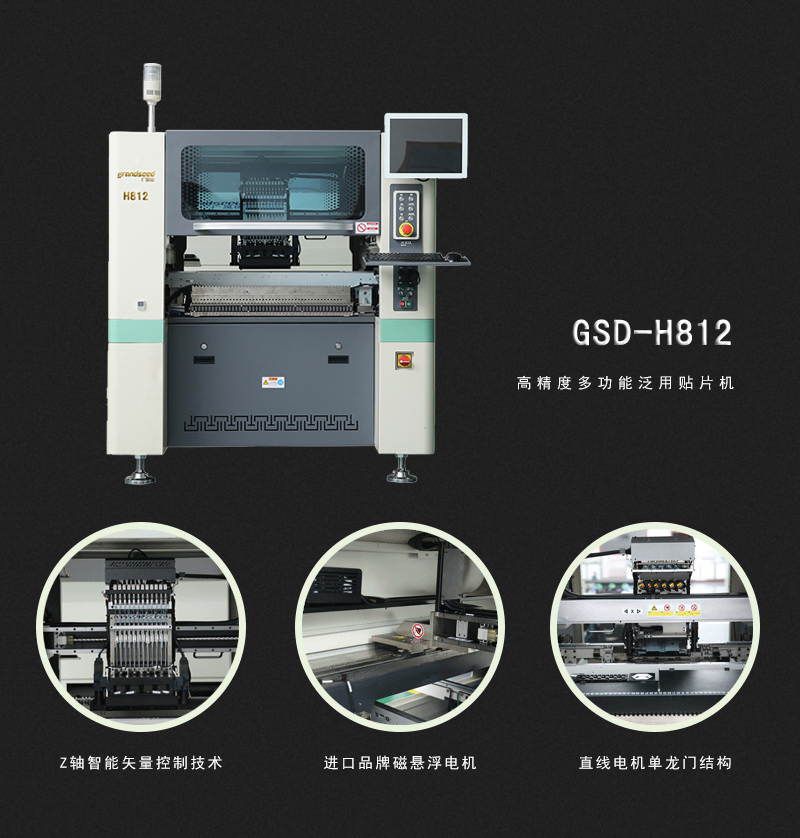

多功能自動貼片機GSD-H812優勢

1、進口磁懸浮電機；

2、多軸總線式高集成伺服控制器；

3、Z軸智能矢量控制技術；

4、直線電機單龍門結構；

5、千兆網十二目飛行相機；

6、高速總線控制技術。

多功能自動貼片機GSD-H812特點

1、智能超視野高清高集成百萬像素飛行視覺系統，采用高度集成千兆網十二目飛行相機，將多功能貼片機飛行識別系統提高到SOP28;

2、Z軸智能矢量控制技術，貼裝壓力可控，保障元件無損傷；

3、直線電機單龍門結構，噪音小、震動微??；

4、六棱相機，滿足中形、大形、大大形元件及異形元件的高精準貼裝需求；

5、高柔性排線，五千萬次彎曲，提升穩定性，降低故障率，延長材料壽命8年以上。

多功能自動貼片機GSD-H812應用行業

主要應用智能家電，智能照明、汽車電子、航空電子、通訊等行業。

機器型號：GSD-H812；

定位方式：固定拍照+飛行拍照

軸桿數量：12吸頭

實貼速度：45000 CPH（IPC9850）

貼裝精度：±50μm@μ+3σ/chip,±30μm@μ+3σ/QFP （以標準元件為基準）

對應元器件：0201?20*20mm    SOP.QFP等（H15mm）

對應PCB：Min.50(w)*50(L)mm；可選：320(W)*1200(L)mm 1次進板；可選：320(W)*1500(L)mm 2次進板Thickness0.38-4.8mm

喂料器飛達：96支8mm

電源/氣壓：AC 380V  0.5~0.7Mpa

額定功率：4.5KW

機器重量：1750KG

機器尺寸：1850(L)*1430(W)*1550(H)mm
