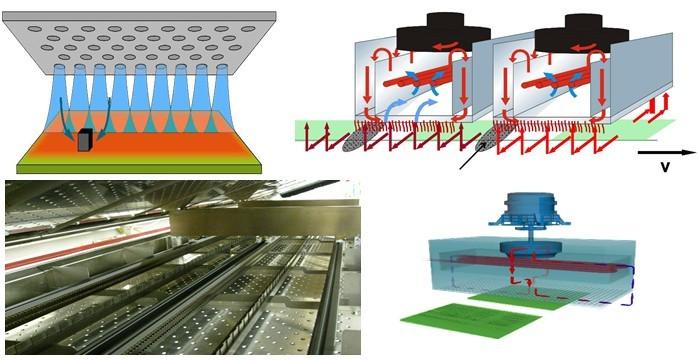

八溫區(qū)回流焊的參數(shù)設置參考主要包括溫度、時間、升溫速率等方面的設置，這些參數(shù)的設置需要根據(jù)所使用的錫膏類型、所焊產(chǎn)品的特性以及生產(chǎn)要求進行調(diào)整。以下是一個詳細的參數(shù)設置參考：

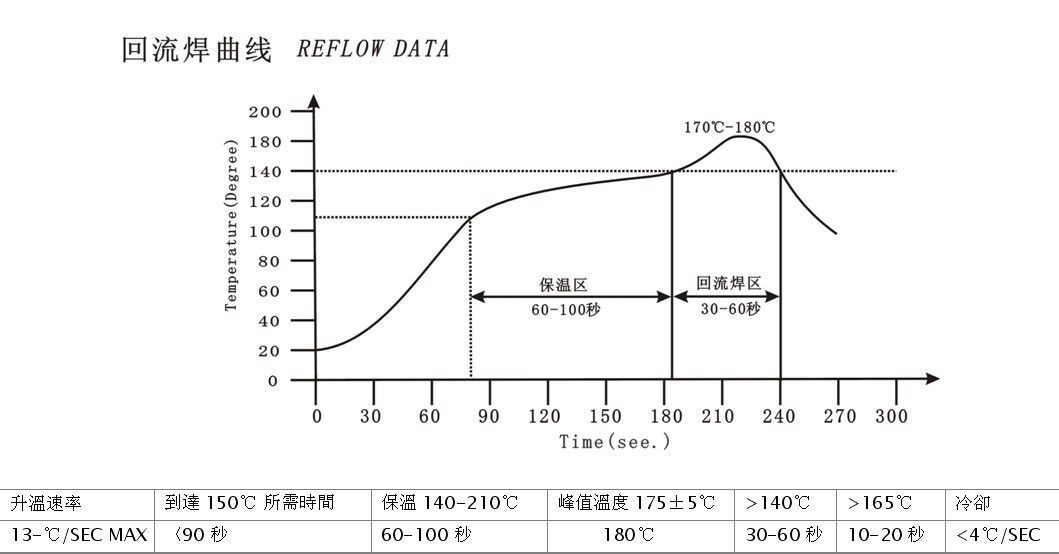

一、預熱區(qū)

1、溫度范圍：從室溫逐漸升至約150℃。預熱區(qū)的目的是使錫膏預熱，提高活性，避免在后續(xù)升溫過程中因急劇升溫而引起產(chǎn)品不良。

2、升溫速率：控制在2℃/s左右，確保錫膏和PCB板均勻受熱。

3、時間：60～150s，具體取決于產(chǎn)品特性和生產(chǎn)要求。預熱時間應足夠長，以使錫膏中的溶劑和助焊劑充分揮發(fā)。

二、恒溫區(qū)

1、溫度范圍：從150℃逐漸升至約200℃。恒溫區(qū)的目的是使爐內(nèi)各元器件的溫度逐漸趨于一致，減少溫差，確保焊錫膏中的助焊劑充分揮發(fā)。

2、升溫速率：小于1℃/s，保持溫度穩(wěn)定緩慢上升。過快的升溫速率可能導致焊接不良。

3、時間：60～120s，具體取決于產(chǎn)品特性和生產(chǎn)要求。恒溫時間應足夠長，以確保焊錫膏中的助焊劑充分揮發(fā)，同時避免元器件因過熱而受損。

三、回流焊接區(qū)

1、溫度范圍：從217℃逐漸升至峰值溫度（Tmax），再降至217℃。峰值溫度由焊錫膏的熔點溫度、PCB基板和元器件的耐熱溫度決定。

2、時間：整個區(qū)間保持在60～90s。對于含有BGA等高熱容元器件的產(chǎn)品，峰值溫度應設置在240至260℃以內(nèi)，并保持約40秒，以確保焊點質量。

3、升溫速率：在接近峰值溫度時，升溫速率應適當加快，以確保焊錫膏迅速熔化。但需注意避免升溫過快導致元器件受損。

四、冷卻區(qū)

1、溫度范圍：從峰值溫度（Tmax）逐漸降至約180℃。冷卻區(qū)的目的是使焊點迅速凝固，避免產(chǎn)生共晶金屬化合物和大的晶粒，影響焊接點強度。

2、降溫速率：最大不超過4℃/s。過快的降溫速率可能導致焊點內(nèi)部產(chǎn)生應力，影響焊接質量。

3、時間：根據(jù)產(chǎn)品特性和生產(chǎn)要求確定。冷卻時間應足夠長，以確保焊點充分凝固。

五、其他注意事項

1、整體升溫時間：爐膛內(nèi)部溫度從室溫上升到最高溫度（如250℃）的時間不應超過6分鐘，以確保生產(chǎn)效率。

2、溫差調(diào)整：回流焊爐膛內(nèi)的實際溫度和系統(tǒng)設置的溫度之間可能存在溫差，具體設置需根據(jù)錫膏廠家提供的溫度曲線和自身產(chǎn)品實際情況進行調(diào)整。

3、回流時間：一般以30～90s為目標，對于熱容較大的單板，可適當延長至120s。但需注意避免回流時間過長導致PCB板被烤焦或元器件功能不良。

4、輸送帶速：根據(jù)產(chǎn)品特性和生產(chǎn)要求調(diào)整輸送帶速，以確保焊接質量和生產(chǎn)效率。
