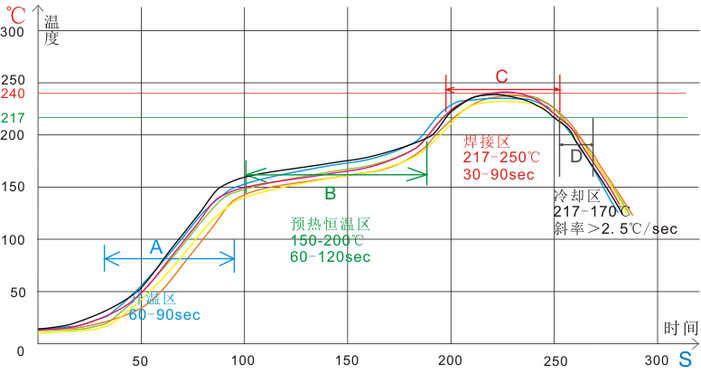

溫度曲線是保證回流焊接質(zhì)量的關(guān)鍵，實(shí)時(shí)回流焊溫度曲線和焊膏溫度曲線的升溫斜率和峰值溫度應(yīng)基本一致。

回流焊溫度曲線設(shè)定要點(diǎn)：回流焊爐溫在160℃前的升溫速度控制在1—2℃／s。如果升溫斜率速度太快，一方面使元器件及PCB受熱太決，易損壞元器件和造成PCB變形。另一方面，焊膏中的熔劑揮發(fā)速度太快，容易濺出金屬成份，產(chǎn)生錫珠。峰值溫度一般設(shè)定在比焊膏金屬熔點(diǎn)高30-40℃左右(例如63Sn／37Pb焊膏的熔點(diǎn)為183℃，峰值溫度應(yīng)設(shè)置在215℃左右)，回流時(shí)間為30~60s。峰值溫度低或回流時(shí)間短，會(huì)使焊接不充分，嚴(yán)重時(shí)會(huì)造成焊膏不熔。峰值溫度過(guò)高或回流時(shí)間過(guò)長(zhǎng)，容易造成金屬粉末氧化，影響焊接質(zhì)量；甚至?xí)p壞元器件和印制板。

回流焊溫度曲線設(shè)定依據(jù)以下六點(diǎn)：

1.根據(jù)使用焊膏的溫度曲線進(jìn)行設(shè)置。不同金屬含量的焊膏有不同的溫度曲線，應(yīng)按照焊膏供應(yīng)商提供的溫度曲線進(jìn)行具體產(chǎn)品的回流焊溫度曲線設(shè)置。

2.根據(jù)PCB板的材料、厚度、是否多層板、尺寸大小進(jìn)行設(shè)置。

3.根據(jù)表面組裝板搭載元器件的密度、元器件的大小以及有無(wú)BGA、CSP等特殊元器件進(jìn)行設(shè)置。

4.此外，根據(jù)設(shè)備的具體隋況，例如加熱區(qū)的長(zhǎng)度、加熱源的材料、回流焊爐的構(gòu)造和熱傳導(dǎo)方式等因素進(jìn)行設(shè)置。

熱風(fēng)(回流)爐和紅外(回流)爐有很大區(qū)別，紅外爐主要是輻射傳導(dǎo)，其優(yōu)點(diǎn)是熱效率高，溫度陡度大，易控制溫度曲線；雙面焊時(shí)，PCB上、下溫度易控制；其缺點(diǎn)是溫度不均勻。在同一塊PCB上由于器件線的要求。

5.根據(jù)溫度傳感器的實(shí)際位置確定各溫區(qū)的設(shè)置溫度，若溫度傳感器位置在發(fā)熱體內(nèi)部，設(shè)置溫度比實(shí)際溫度高30℃左右。

6.根據(jù)排風(fēng)量的大小進(jìn)行設(shè)置。一般回流焊爐對(duì)排風(fēng)量都有具體要求，但實(shí)際排風(fēng)量因各種原因有時(shí)會(huì)有所變化，確定一個(gè)產(chǎn)品的溫度曲線時(shí)，因考慮排風(fēng)量，并定時(shí)測(cè)量。
