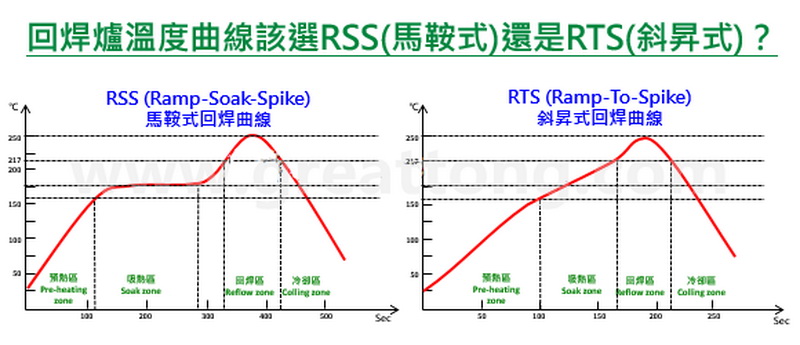

回流焊爐溫度曲線圖其實就是根據當前爐子溫度和速度設定，產品從爐子入口經過爐內到出口的整個焊接工藝過程，但爐子本身無法告知整個工藝過程和結果，所以我們需要使用回流焊爐溫測試產品經過爐子的整個變化過程，這個過程就是一個溫度曲線圖形。廣晟德這里為大家分享一下回流焊爐溫曲線測量方法。

回流焊爐溫測試儀的溫度曲線是電路板的溫度對時間的函數，回流過程中，在任何給定的時間，PCB表面一個特定點上的溫度形成一條曲線，多個參數可以影響曲線的形狀，最關鍵的是傳送帶速度和每個區的溫度控制。

一般為了確保爐腔內各個溫區的實際溫度與設定溫度保持一致。回流焊爐溫測試儀將感溫?zé)犭娕嫉母袦仡^用耐高溫膠帶粘貼在PCB板的焊盤上，多條熱電偶均勻分布在PCB板上，將熱電偶附著于PCB較好的方法是使用高溫焊錫如銀/錫合金，焊點盡量最小，快速、容易和對大多數應用足夠準確，少量的熱化合物(也叫熱導膏或熱油脂)斑點覆蓋住熱電偶，再用高溫膠帶粘住。

通過爐溫曲線測試儀測試得到的溫度曲線會有3-6條，每條曲線代表要焊接的電路板上不同位置焊點的是實時溫度，多條曲線的重合度或一致性也是回流焊爐內溫度是否準確的重要參數。

每天在焊接前或溫度曲線重新設定后，都需要用溫度曲線測試儀測試回流焊爐的溫度曲線，并通過比較測試的溫度曲線與設定的溫度曲線，來修正回流焊爐的各溫區的設定溫度，以便達到我們想要的各爐腔區溫度。
