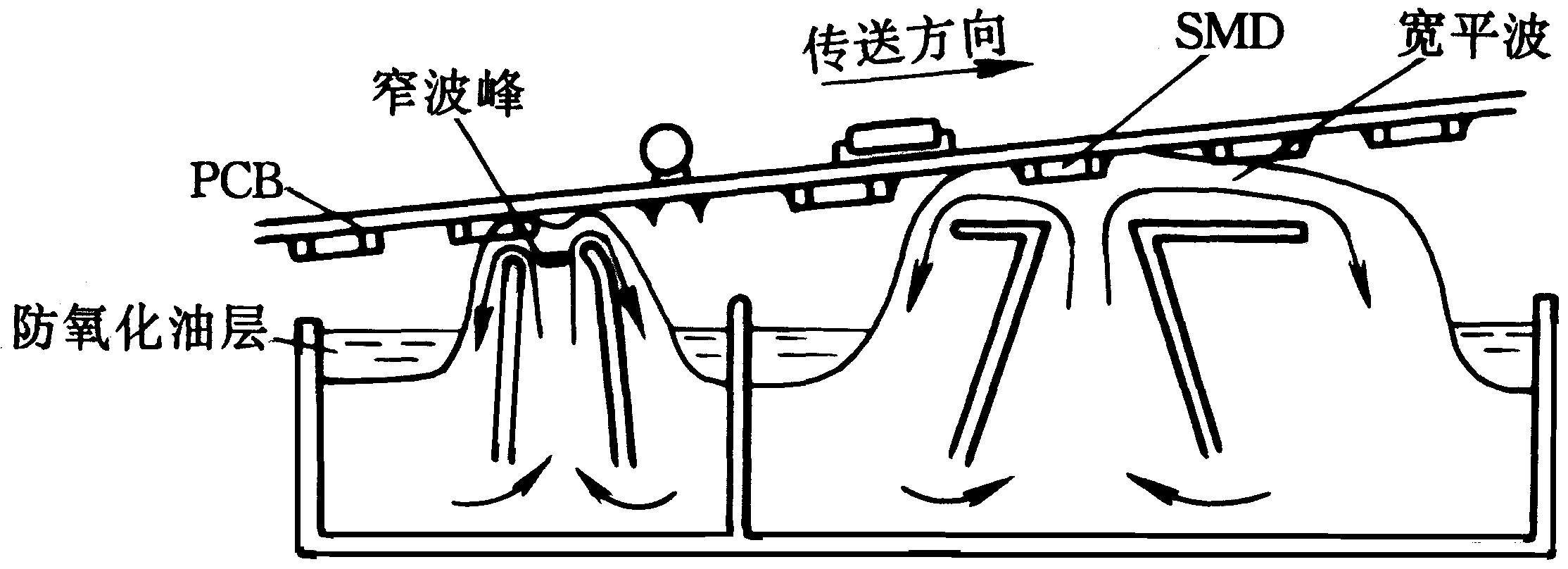

雙波峰焊機主要是用于焊接元件比較多，比較密的板，特別是焊接面有貼片元件的線路板必須要用雙波峰焊來焊接，雙波峰焊有兩個焊料波峰，波峰1是湍流波，波峰2是平滑波。焊接時，組件先經過湍流波。湍流波從個狹長的縫隙中噴出，以定的壓力、速度沖擊著PcB的焊接面并進入元器件各狹小密集的焊區。廣晟德下面介紹一下波峰焊機波峰1和波峰2的作用。

在雙波峰系統中，波峰1的湍流部分的作用是防止漏焊，它保證穿過電路板的焊料分布適當。焊料以較高速通過狹縫滲入，從而透人窄小間隙。噴射方向與電路板進行方向相同。單就湍流波本身并不能適當焊接元件，它給焊點上留下不平整和過剩的焊料，因此需要波峰2進行再次波峰焊接。

波峰2就是平滑波，它的作用就是消除了由波峰1湍流波產生的毛刺和焊橋。平滑波實際上與傳統的通孔插裝組件使用的波樣。因此，當傳統插件在一臺波峰焊上焊接時，就可以把湍流波關掉，用平滑波對傳統插件進行焊接。

波峰焊的兩個波峰產生的兩個波分別是湍流波和平滑(或?qū)恿?波。它們?cè)诓ǚ搴附訒r(shí)各起到的作用是不一樣的。湍流波也就是比較窄的那個波峰，通常也叫它沖擊波峰，因?yàn)榫€路板上的貼片元件是緊靠線路板的如果沒有湍流波進行沖擊焊接，很多貼片元件上就會焊接不良錫。平滑波就比較寬，是用來大面積進行焊接的，但是它沒有沖擊作用所以只要用來焊接純插件元件。
