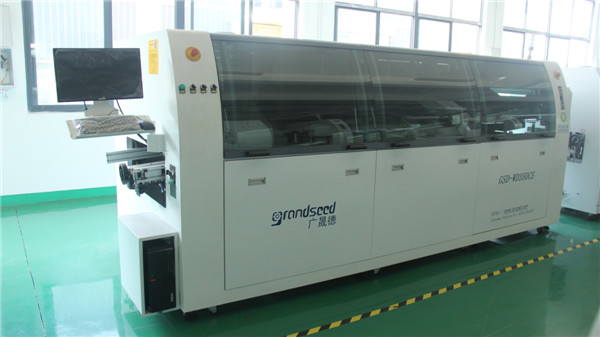

每臺波峰焊在線路板波峰焊接前都要經過預熱，經過預熱后的線路板在過波峰焊接時才不會出現批量的波峰焊接不良的問題。波峰焊預熱的作用：提高助焊剞的活性；增加焊盤的濕潤性能；去除有害雜質；減低焊料的內聚力以利于兩焊點之間的焊料分開 。廣晟德為大家講解一下波峰焊預熱系統。

一、波峰焊預熱系統的主要功能作用

1..將助焊劑內所含的水份干燥,防止在焊接時噴濺.

2.將助焊劑所含的部分水分揮發,對減少焊點穿孔及氣泡有正向效果.

3.提高PCB底溫,減低焊接時熱沖擊及熱應力.

二、波峰焊預熱系統的工作原理

預熱系統是由陶瓷發熱管及不銹鋼材料箱體組成,工作時在PID方式溫度控制下,基板經熱輻射及熱對流，對基板和元器件進行預熱處理。grandseed.com

三、波峰焊預熱系統預熱箱的構造

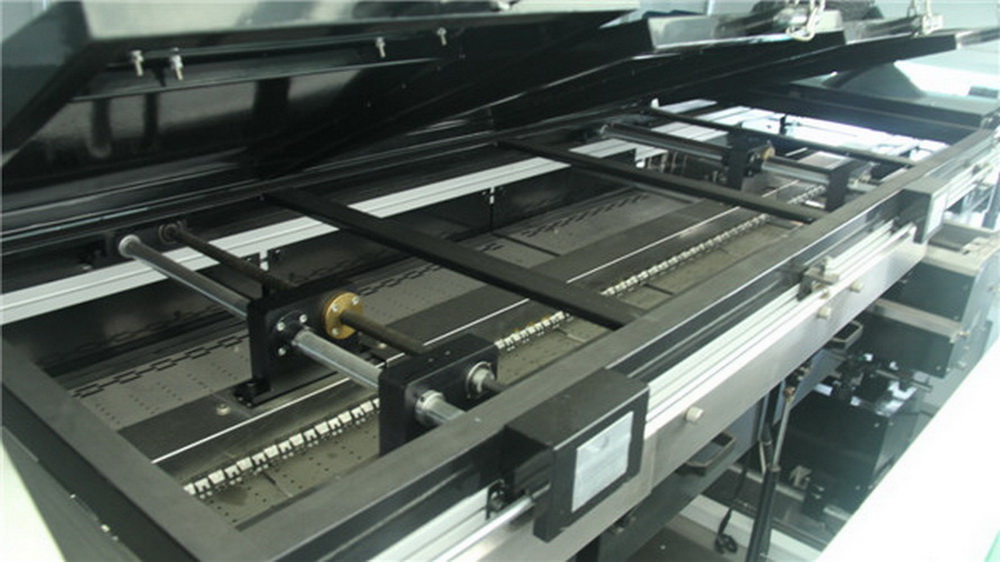

本預熱系統由3組發熱絲及運風馬達組成,上層為均風鋁板.預熱箱的結構見上圖:

四、波峰焊預熱系統發熱絲的規格及接線

發熱源：環型發熱絲

預熱功率：3φ 380V  4KW×3

運風馬達：120W  H級耐高溫

控制方式：PID溫控 SSR元件驅動加熱

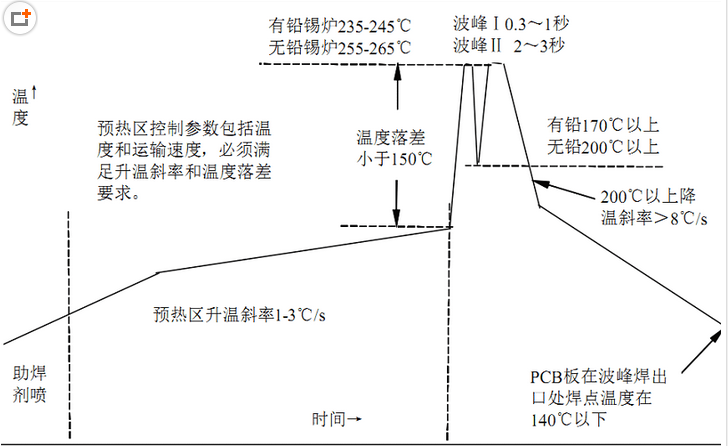

預熱溫度設置：110-150℃

五、廣晟德分享波峰焊預熱系統的日常維修與注意事項

1．經常測試線路板的底面的溫度，應使其保證在90~110℃之間，以保證最佳的出錫效果。

2．檢查電路電線是否老化，以防電源中斷。

3．注意電壓是否正常,長時間過高可致發熱管過熱而燒毀.

4．從基板下滴之助焊劑易積於預熱器上,積累過多可引起冒煙,需每天清理,最好使用免清洗松香水.

5．定期檢查陶瓷英發熱管是否良好.
