回流焊是一種焊接工藝，用于將分離的元件（如電子零件）焊接到電路板上。廣晟德分享一下回流焊的結構和原理圖詳解：

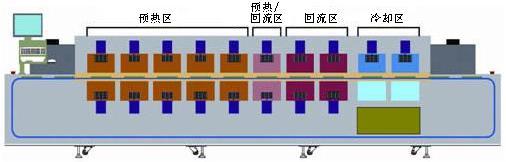

一、回流焊爐的結構包括以下幾個部分：

（1）空氣流動系統：由風扇、加熱器等組成，用于形成適當的空氣流動，幫助對電路板進行均勻的加熱。

（2）加熱系統：由加熱器、熱電偶、固態繼電器等組成，用于將空氣加熱，并將熱量傳遞到電路板上。

（3）傳動系統：由傳送帶、馬達、導軌等組成，用于將電路板按照設定的速度和路徑輸送到回流焊爐中進行加熱。

（4）冷卻系統：由冷卻風扇、水冷系統等組成，用于將加熱完成的電路板快速冷卻，使焊接過程完成。

（5）氮氣保護系統：在某些情況下，為了防止焊接過程中出現氧化等缺陷，可以使用氮氣保護系統，將氮氣注入回流焊爐中，形成保護氣氛。

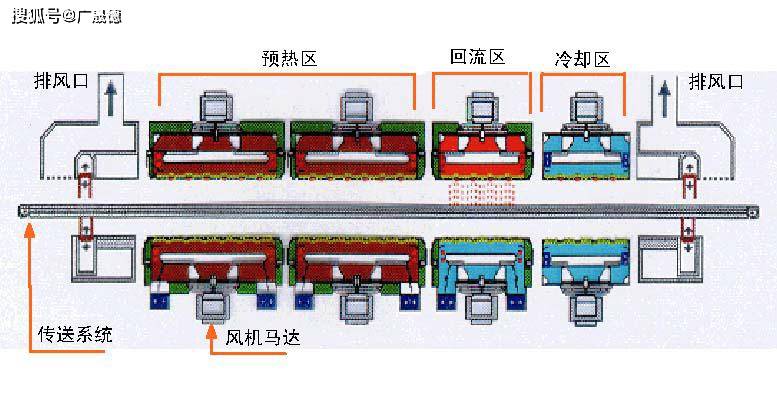

二、回流焊的原理圖如下：

（1）首先，將電路板放置在回流焊爐中，并關閉爐門。

（2）然后，加熱器開始工作，將空氣加熱到設定的溫度。

（3）傳動系統開始工作，將電路板按照設定的路徑和速度輸送到回流焊爐中。

（4）在加熱過程中，空氣的流動可以幫助熱量均勻地傳遞到電路板上，使元件得到充分的加熱。

（5）當電路板加熱完成后，冷卻系統開始工作，將電路板快速冷卻。

（6）最后，當電路板降到室溫時，傳動系統將電路板輸出，回流焊完成。

以上就是回流焊的基本結構和原理圖詳解。在操作過程中，需要注意溫度的控制和氣流的均勻性等問題，以保證焊接質量和效率。
