在回流焊中回流區(qū)的作用是將PCB裝配元器件焊盤錫膏的溫度從活性溫度提高到所推薦的峰值溫度?；钚詼囟瓤偸潜群辖鸬娜埸c(diǎn)溫度低一點(diǎn)，而峰值溫度總是在熔點(diǎn)上。

典型的峰值溫度范圍是205~230°C，這個(gè)區(qū)的溫度設(shè)定太高會使其溫升斜率超過每秒2~5°C，或達(dá)到回流峰值溫度比推薦的高。這種情況可能引起PCB的過分卷曲、脫層或燒損，并損害元件的完整性。

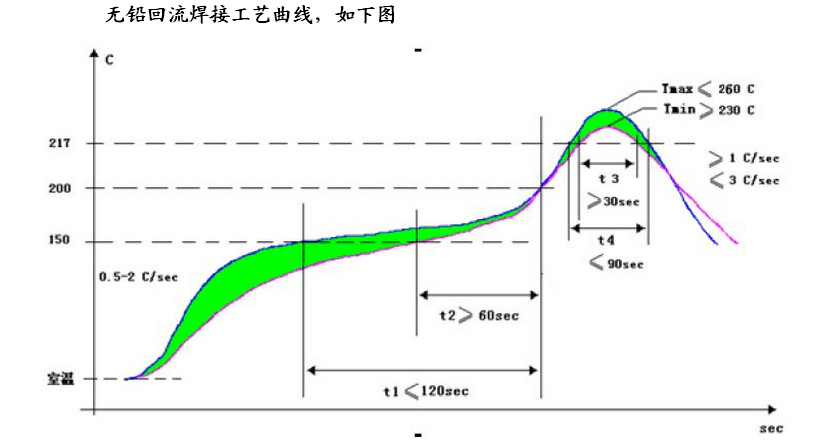

回流焊在回流階段，溫度繼續(xù)升高越過回流線（183℃），錫膏融化并發(fā)生潤濕反應(yīng)，開始生成金屬間化合物層。到達(dá)最高溫度（215 ℃左右），然后開始降溫，落到回流線以下，焊錫凝固?；亓鲄^(qū)同樣應(yīng)考慮溫度的上升和下降斜率不能使元件受到熱沖擊。

回流焊的回流區(qū)最高溫度是由PCB板上的溫度敏感元件的耐溫能力決定的。在回流區(qū)的時(shí)間應(yīng)該在保證元件完成良好焊接的前提下越短越好，一般為30-60秒最好，過長的回流時(shí)間和較高溫度，如回流時(shí)間大于90秒，最高溫度大于230度，會造成金屬間化合物層增厚，影響焊點(diǎn)的長期可靠性。
