常見回流焊的熱傳遞方式分為三類：回流焊遠紅外熱傳遞方式、回流焊全熱風熱傳遞方式、回流焊紅外熱風熱傳遞方式。廣晟德現在為大家講解一下這些熱傳遞方式的作用是什么，優缺點又是什么？

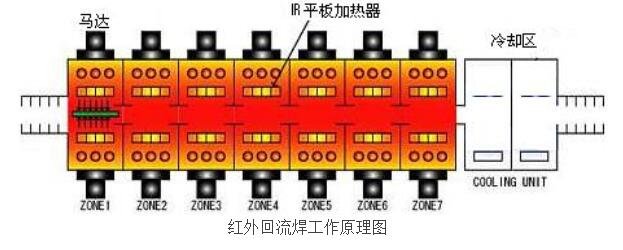

一、回流焊遠紅外熱傳遞方式

八十年代使用的回流焊遠紅外熱傳遞方式具有加熱快、節能、運行平穩等特點。但由于印制線路板及各種元器件的材質、色澤不同而對輻射熱吸收率有較大差異，造成電路上各種不同元器件以及不同部位溫度不均勻即局部溫差。例如集成電路的黑色塑料封裝體上會因輻射吸收率高而過熱而其焊接部位———銀白色引線上反而溫度低產生虛焊。另外印制線路板上熱輻射被阻擋的部位例如在大(高) 元器件陰影部位的焊接引腳或小元器件會由于加熱不足而造成焊接不良。

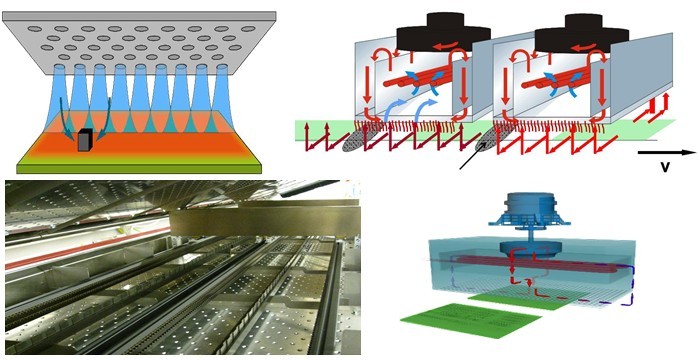

二、回流焊全熱風熱傳遞方式

回流焊全熱風熱傳遞方式是一種通過對流噴射管嘴或者耐熱風機來迫使氣流循環從而實現被焊件加熱的焊接方法該類設備在90年代開始興起。由于采用此種加熱方式印制板(PCB)和元器件的溫度接近給定加熱溫區的氣體溫度完全克服了紅外回流焊的局部溫差和遮蔽效應故目前應用較廣。

三、回流焊紅外熱風熱傳遞方式

回流焊紅外熱風熱傳遞方式回流焊爐是在紅外爐基礎上加上熱風使?fàn)t內溫度更均勻是當前較為好的加熱辦法。采用回流焊紅外熱風熱傳遞方式使設備充沛運用了紅外線穿透力強的特色熱功率高、節電;克服了紅外回流焊的部分溫差和遮蓋效應并彌補了熱風回流焊對氣體流速需求過快而形成的影響因而這種回流焊當前是運用得最遍及的。

四、氮氣保護回流焊接

隨著組裝密度的提高精細間距組裝技術的出現還出現了氮氣保護的回流焊爐。在氮氣保護條件下進行焊接可防止氧化提高焊接潤濕能力對未貼正的元件矯正力大焊珠減少更適合于免清洗工藝。
